Nastratrice 7000r

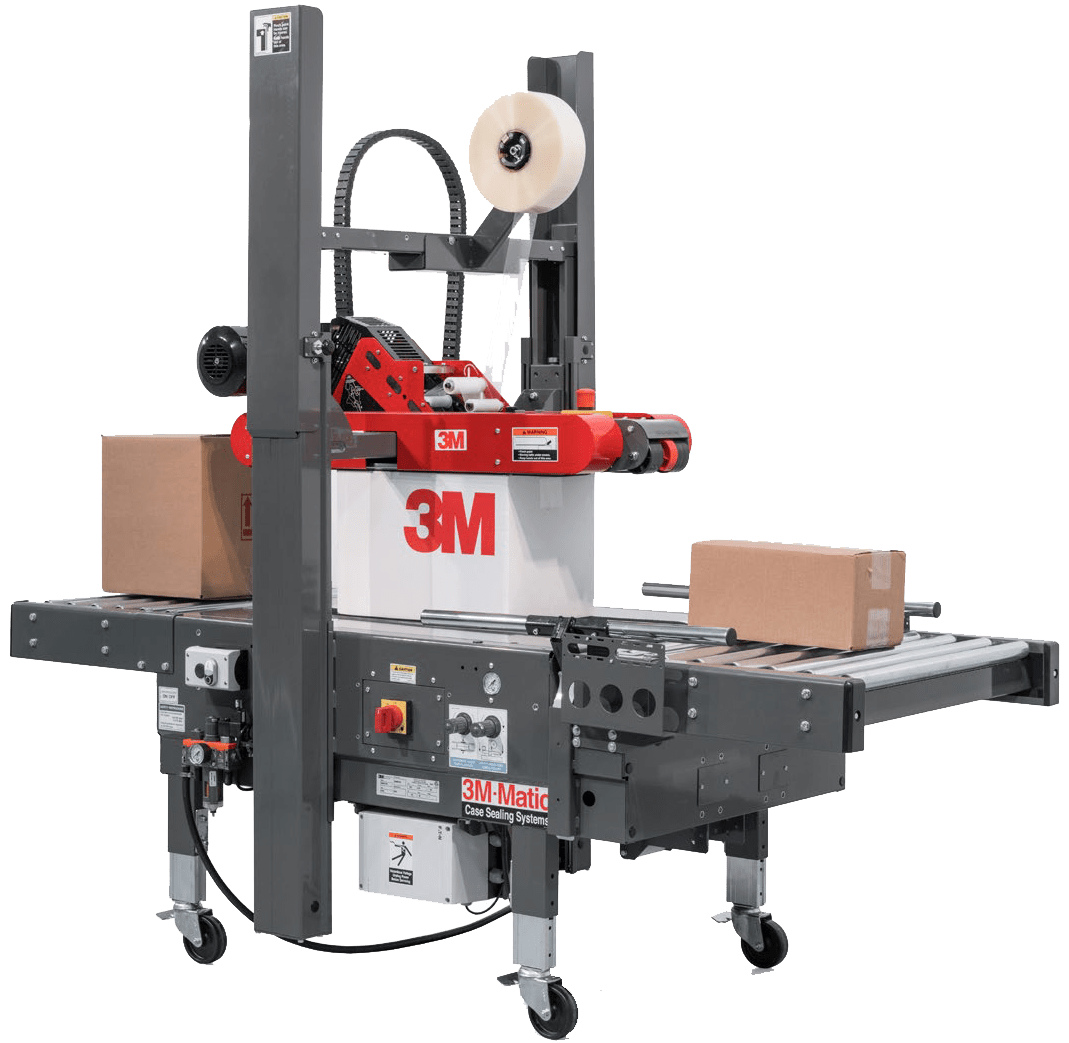

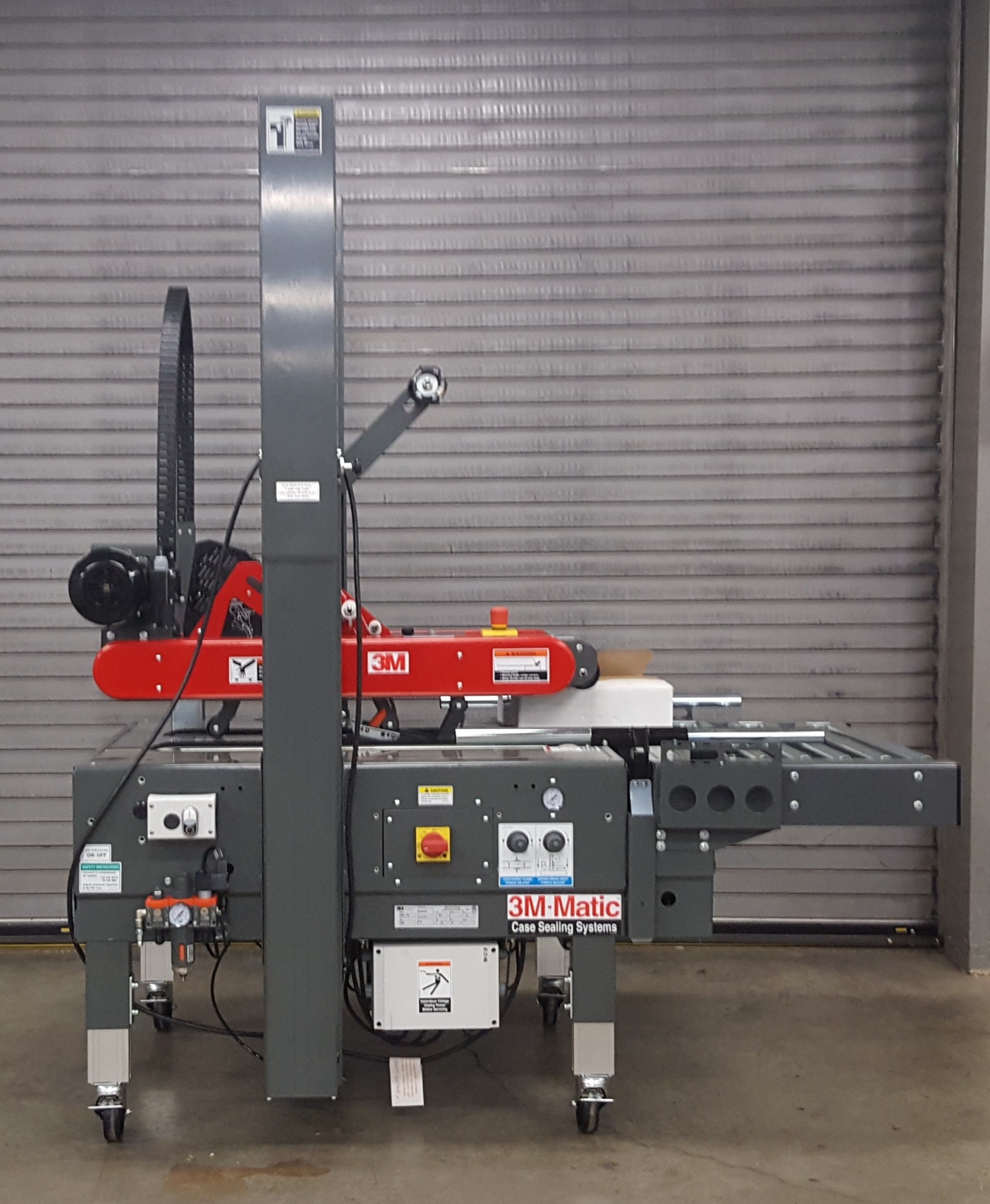

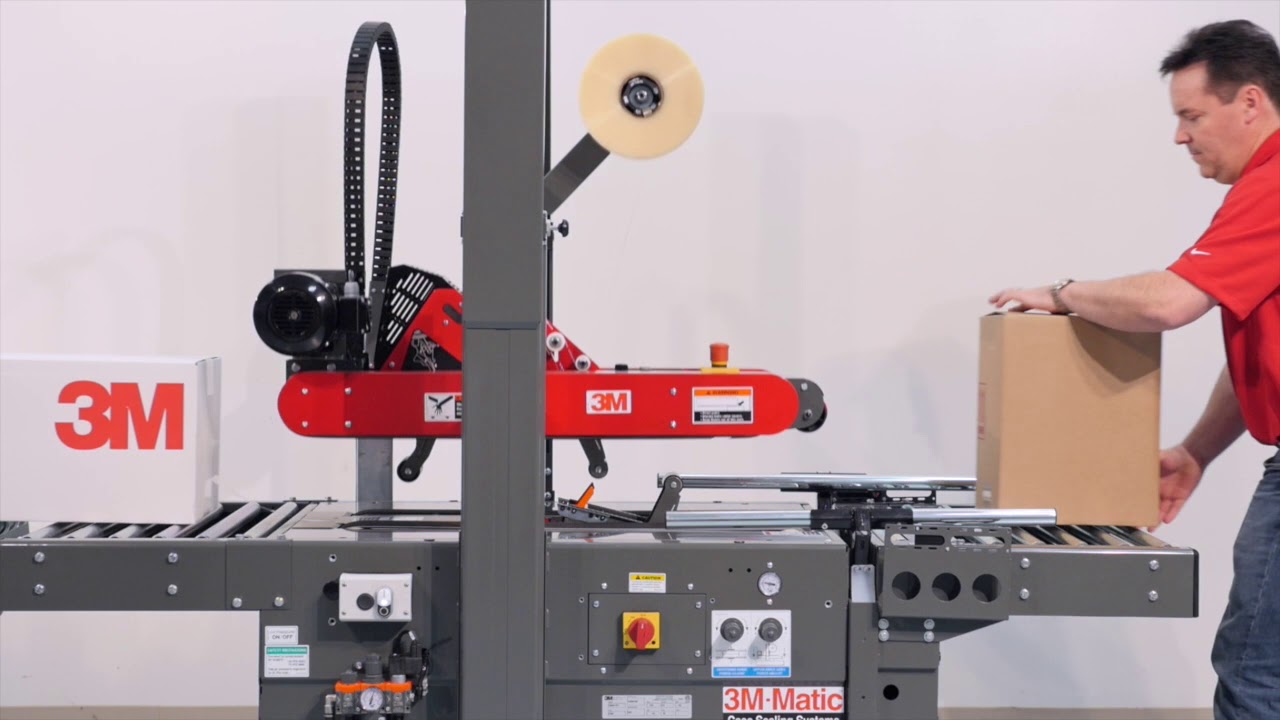

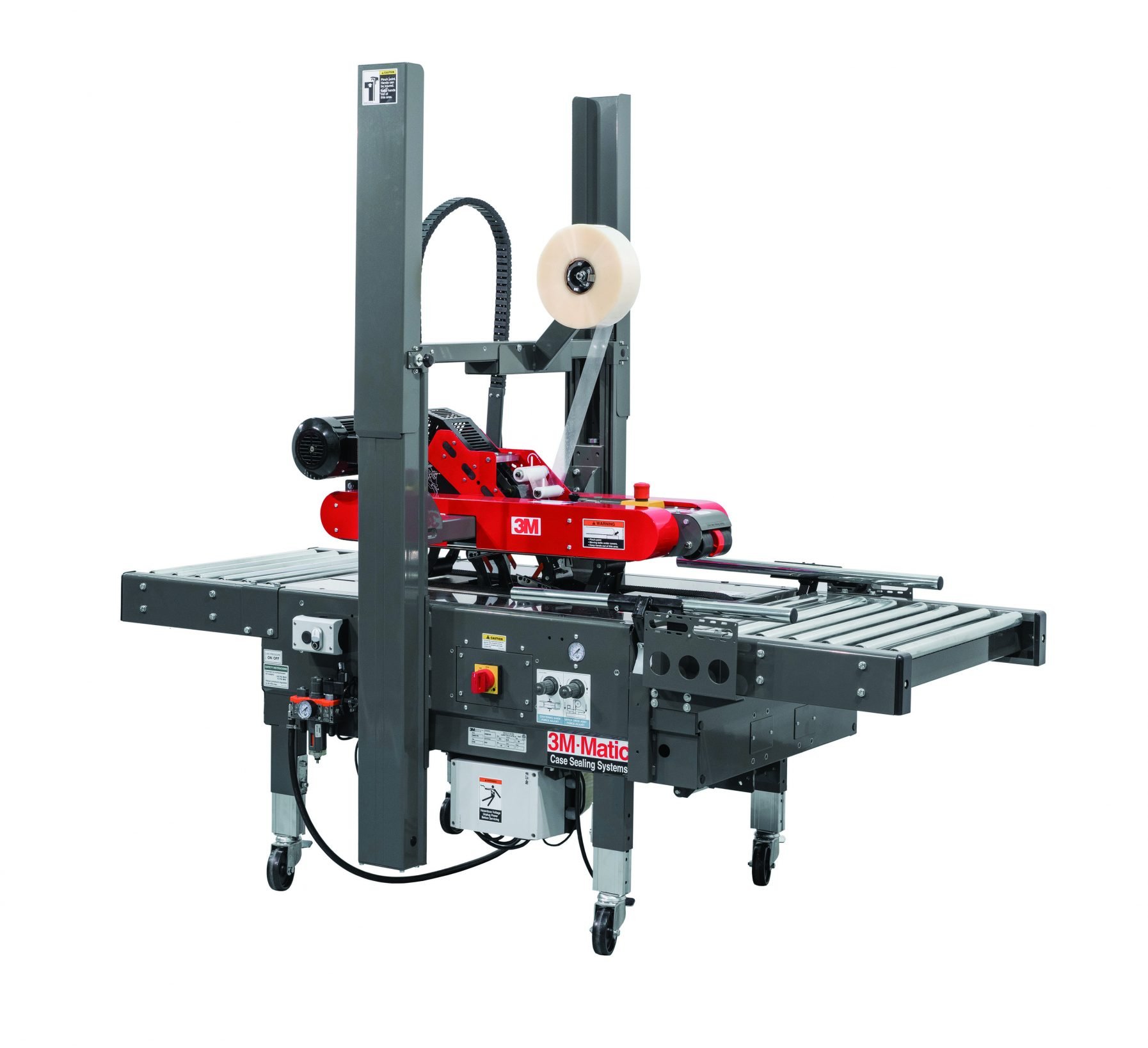

La nastratrice semiautomatica 3M-Matic™ 7000r (7000r PRO per scatole di grandi dimensioni), autodimensionante, effettua contemporaneamente una nastratura superiore e inferiore di lotti di scatole con formato variabile e misto, dimensionandosi automaticamente sul formato di ciascuna scatola, in modo veloce, preciso ed estremamente produttivo.

Un doppio sistema di trascinamento inferiore e superiore con 4 cinghie garantisce un trasporto delle scatole estremamente stabile fino a 15 pezzi/min. (formato minimo della scatola)

Con formati di scatole simili è possibile incrementare la produttività, riducendo la corsa di lavoro delle colonne.

Caratteristiche tecniche:

  • Collegamento elettrico: presa industriale rossa a 4 poli, 380V, 50Hz, trifase
  • Collegamento pneumatico: aria compressa (6/7 bar - 2/3 litri per cartone); unità pneumatica principale (filtro, regolatore, manometro) lucchettabile
  • Rulliera in entrata da 460 mm fornita in dotazione
  • Doppia colonna con viti senza fine, per la massima robustezza, stabilità e regolazione dell'altezza uniforme
  • Sistema ammortizzante con molle precaricate sulle colonne
  • Cinghie completamente protette e carterate, di facile sostituzione, velocità 20 m/min.

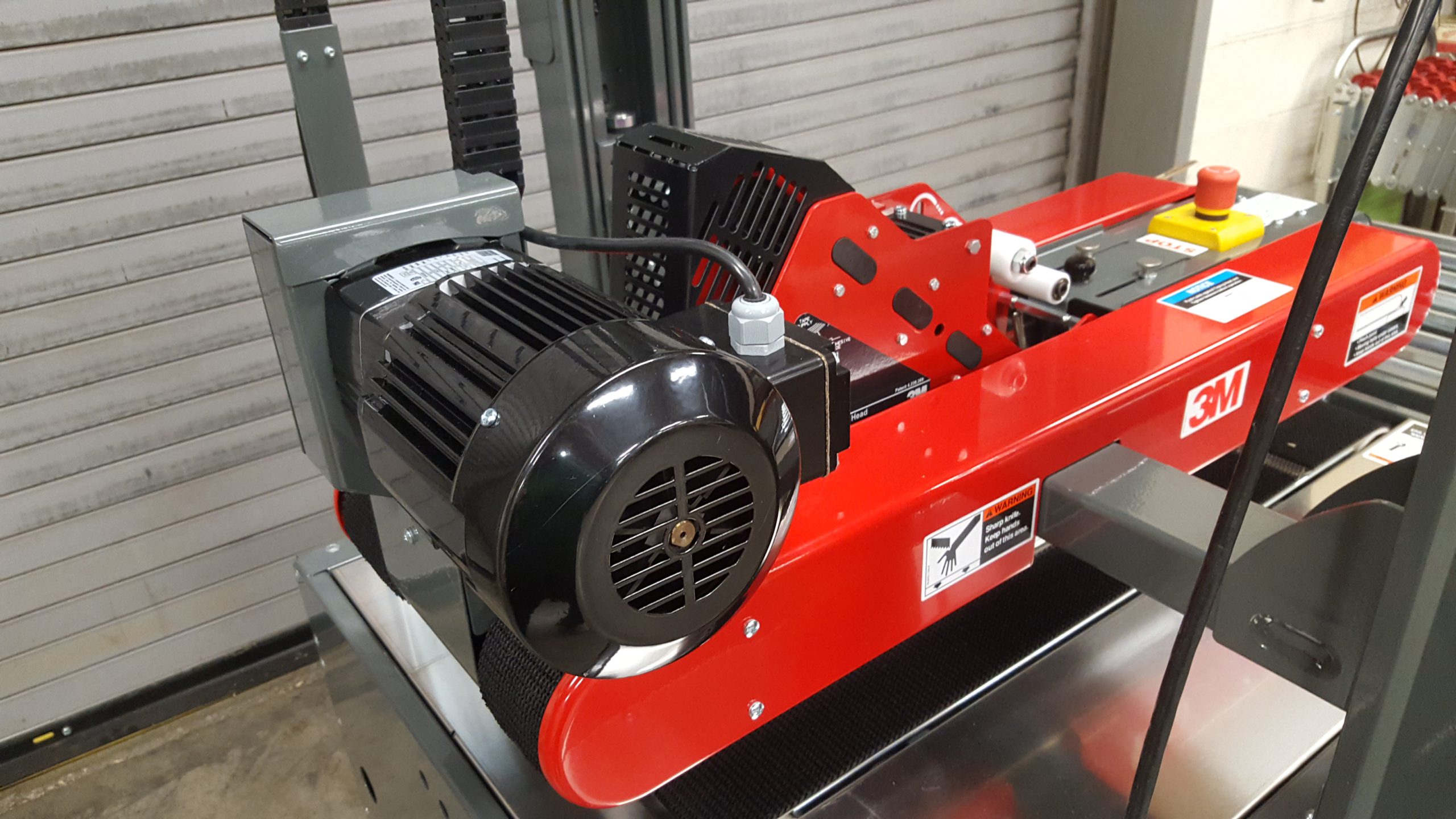

  • Doppi motori per prestazioni industriali gravose
  • Il piano rulli all'entrata della nastratrice è completo di un centratore pneumatico che permette di trattenere la scatola vuota per le operazioni di riempimento
  • Unità nastrante brevettata Accuglide II a movimento curvilineo; larghezza massima nastro 50 mm (75 mm per la 700rks); lunghezza lembi da 70 mm (standard) a 50 mm
  • Protezione della lama
  • Protezioni di sicurezza ed interruttore di emergenza facilmente accessibile
  • Montaggio alternativo del braccio portarotoli inferiore all'esterno della macchina
  • Portarotoli frizionati (facilmente accessibili) per prevenire sovrarotazione del nastro e garantire una qualità costante
  • Tutte le nastratrici 3M-Matic™ possono montare, anche in un secondo momento, un presrotolatore per facilitare lo svolgimento di nastri privi di release (es. nastri in PVC)
  • Comandi facilmente posizionabili su ambo i lati delle macchine (versioni destra/sinistra); solo su richiesta, da specificare tassativamente in fase d'ordine
  • Design industriale funzionale e compatto, inclusivo di struttura saldata in automatico da robot, struttura raccordata ed esente da spigoli, colonne e strutture a sezione ampia e sovradimensionata, per aumentarne la robustezza, verniciatura epossidica antigraffio e antiabrasione.

Chiudere le scatole senza danneggiarle con la rivoluzionaria unità nastrante a basso impatto Accuglide™ II

Tutte le nastratrici 3M-Matic™ sono dotate dell'unità nastrante 3M Accuglide™ II.

Si tratta di un sistema brevettato avanzato a basso impatto, con un rivoluzionario movimento meccanico curvilineo progettato in modo che anche imballaggi leggeri con superficie ondulata (onda singola) possano essere sigillati in modo sicuro e preciso.

L'unità nastrante superiore assorbe anche piccole differenze di altezza del cartone permettendo la nastratura anche di scatole riempite in modo eccessivo.

Questa unità nastrante contiene un feltro lubrificatore che evita la formazione di residui di adesivo sulla lama ed applica sigillature ad "U" con un lembo di 70 mm, che può essere ridotto a 50 mm.

Dimensioni scatola (7000r):

Tipo: Regular Slotted Carton (RSC) scatole con scanalatura regolare

Dimensioni mm Min Max
Lunghezza 150
Larghezza 165 622
Altezza 115 660
Peso scatola 2 Kg. 40 Kg.
Larghezza nastro 38 mm 50 mm

L'altezza minima può essere ridotta a 90 mm, riducendo il lembo del nastro a 50 mm ed abbassando il fermo delle colonne.

Dimensioni scatola (7000r PRO):

Tipo: Regular Slotted Carton (RSC) scatole con scanalatura regolare

Dimensioni mm Min Max
Lunghezza 152
Larghezza 165 673
Altezza 120 711
Peso scatola 2 Kg. 40 Kg.
Larghezza nastro 50 mm 75 mm

Richiedendo la macchina con colonne rialzate l'altezza minima diventa 390 mm, mentre l'altezza massima passa a 915 mm.

Dimensioni macchina:

Dimensioni mm
Lunghezza 1640
Larghezza 790
Altezza 1575-2185
Peso 195 kg
