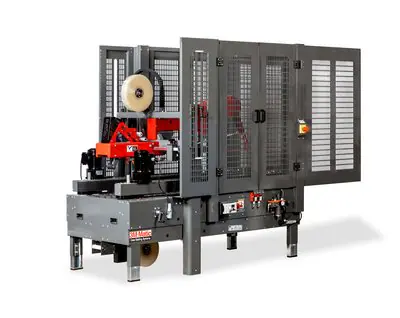

La nastratrice automatica 3M-Matic™ 8000af (8000af3 per Nastri da 75 mm), con singolarizzazione dei cartoni, a dimensionamento manuale del formato, richiude automaticamente le 4 falde superiori della scatola ed effettua contemporaneamente una nastratura superiore e inferiore di lotti di scatole di formato unico, in modo veloce, preciso ed estremamente produttivo.
Un sistema di trascinamento laterale con 2 cinghie garantisce un trasporto delle scatole fino a 28 pezzi/min. (formato minimo della scatola).
Caratteristiche tecniche:
- Collegamento elettrico: presa industriale rossa a 4 poli, 380V, 50Hz, trifase
- Collegamento pneumatico: aria compressa (6/7 bar - 2/3 litri per cartone); unità pneumatica principale (filtro, regolatore, manometro) lucchettabile
- Doppia colonna con viti senza fine, per la massima robustezza, stabilità e regolazione dell'altezza uniforme
- Sistema ammortizzante con molle precaricate sulle colonne
- Cinghie di trascinamento posizionabili 50 mm più in alto, per meglio stabilizzare le scatole critiche
- Cinghie completamente protette e carterate, di facile sostituzione, velocità 20 m/min.
- Doppi motori per prestazioni industriali gravose
- Rulli pressatori laterali per far combaciare con precisione le falde in fase di nastratura e per un accurato posizionamento della scatola

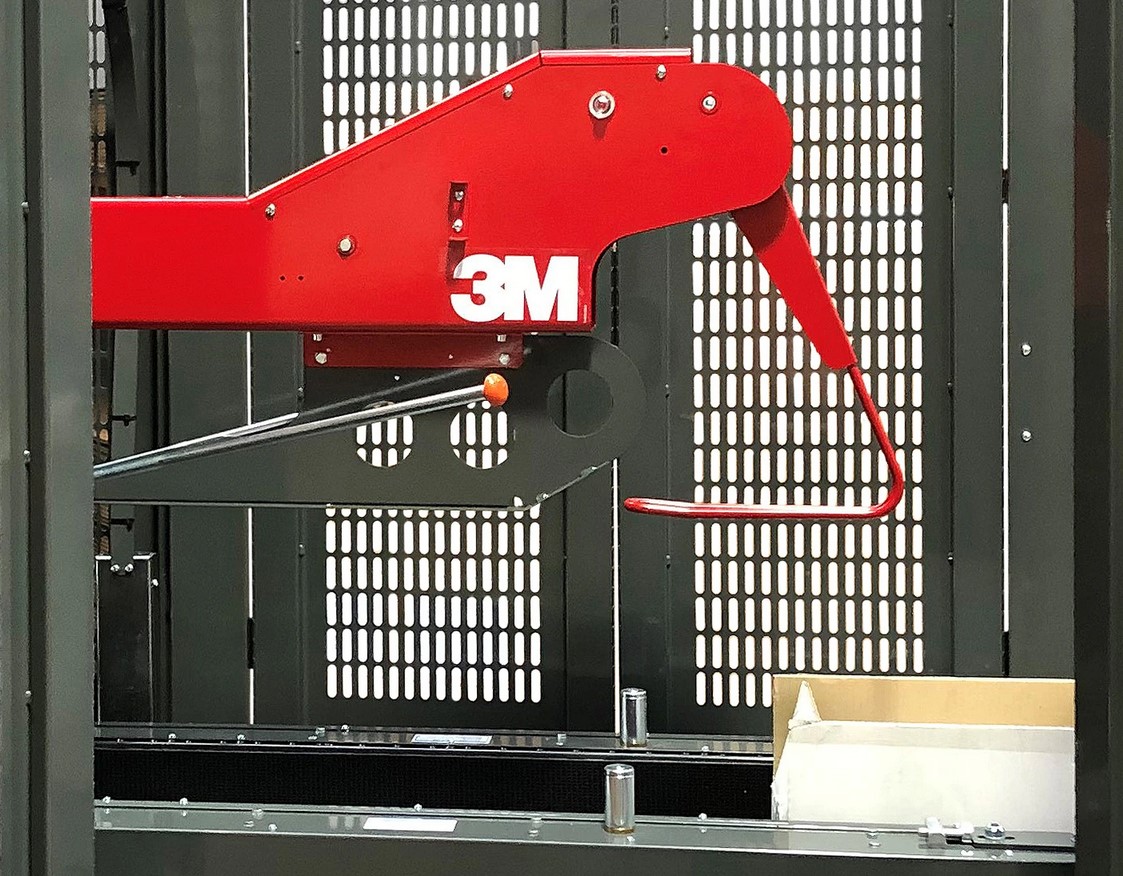

- Robusto braccio per la chiusura della quarta falda posteriore
- Protezioni laterali della nastratrice con porte di accesso e chiusure con doppio contattore elettropneumatico di sicurezza
- Sistema sequenziatore delle scatole in ingresso (barriere) integrato nella struttura della macchina.

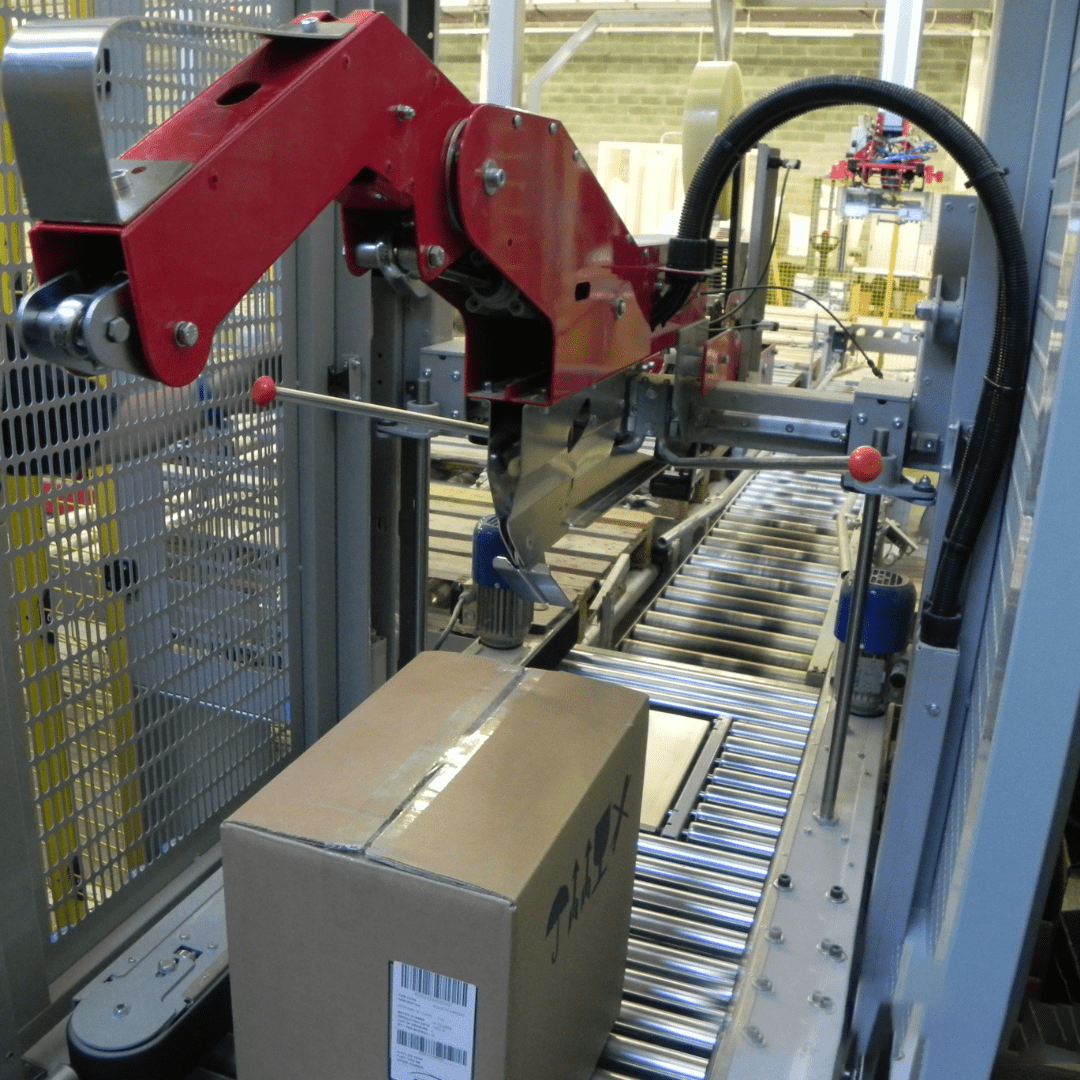

- Unità nastrante brevettata Accuglide II a movimento curvilineo; larghezza massima nastro 50 mm; lunghezza lembi da 70 mm (standard) a 50 mm
- Protezione della lama
- Protezioni di sicurezza ed interruttori di emergenza su entrambi i lati, facilmente accessibili
- Montaggio alternativo del braccio portarotoli inferiore all'esterno della macchina
- Portarotoli frizionati (facilmente accessibili) per prevenire sovrarotazione del nastro e garantire una qualità costante
- Tutte le nastratrici 3M-Matic™ possono montare, anche in un secondo momento, un presrotolatore per facilitare lo svolgimento di nastri privi di release (es. nastri in PVC)
- Comandi facilmente posizionabili su ambo i lati delle macchine (versioni destra/sinistra); solo su richiesta, da specificare tassativamente in fase d'ordine
- Possibilità di installare un sistema di sorveglianza del nastro adesivo (TAS) che controlla l'applicazione positiva della sigillatura nonché la presenza del nastro (fine rotolo)
- Design industriale funzionale e compatto, inclusivo di struttura saldata in automatico da robot, struttura raccordata ed esente da spigoli, colonne e strutture a sezione ampia e sovradimensionata, per aumentarne la robustezza, verniciatura epossidica antigraffio e antiabrasione.
Chiudere le scatole senza danneggiarle con la rivoluzionaria unità nastrante a basso impatto Accuglide™ II
Tutte le nastratrici 3M-Matic™ sono dotate dell'unità nastrante 3M Accuglide™ II.
Si tratta di un sistema brevettato avanzato a basso impatto, con un rivoluzionario movimento meccanico curvilineo progettato in modo che anche imballaggi leggeri con superficie ondulata (onda singola) possano essere sigillati in modo sicuro e preciso.
L'unità nastrante superiore assorbe anche piccole differenze di altezza del cartone permettendo la nastratura anche di scatole riempite in modo eccessivo.
Questa unità nastrante contiene un feltro lubrificatore che evita la formazione di residui di adesivo sulla lama ed applica sigillature ad "U" con un lembo di 70 mm, che può essere ridotto a 50 mm.
Dimensioni scatola:
Tipo: Regular Slotted Carton (RSC) scatole con scanalatura regolare
Dimensioni mm | Min | Max |
Lunghezza | 152 | 760 |
Larghezza | 120 (146 mm Mod. af3) | 545 |
Altezza | 95 | 724 |
Peso scatola | 2 Kg. | 38 Kg. |
Larghezza nastro | 38 mm | 50 mm (75 mm Mod. af3) |
L'altezza minima può essere ridotta a 105 mm, riducendo il lembo del nastro a 50 mm ed abbassando il fermo delle colonne.
Dimensioni macchina:
Dimensioni | mm |
Lunghezza | 1920-2375 |
Larghezza | 985 |
Altezza | 1575-2185 |
Peso | 195 kg |
