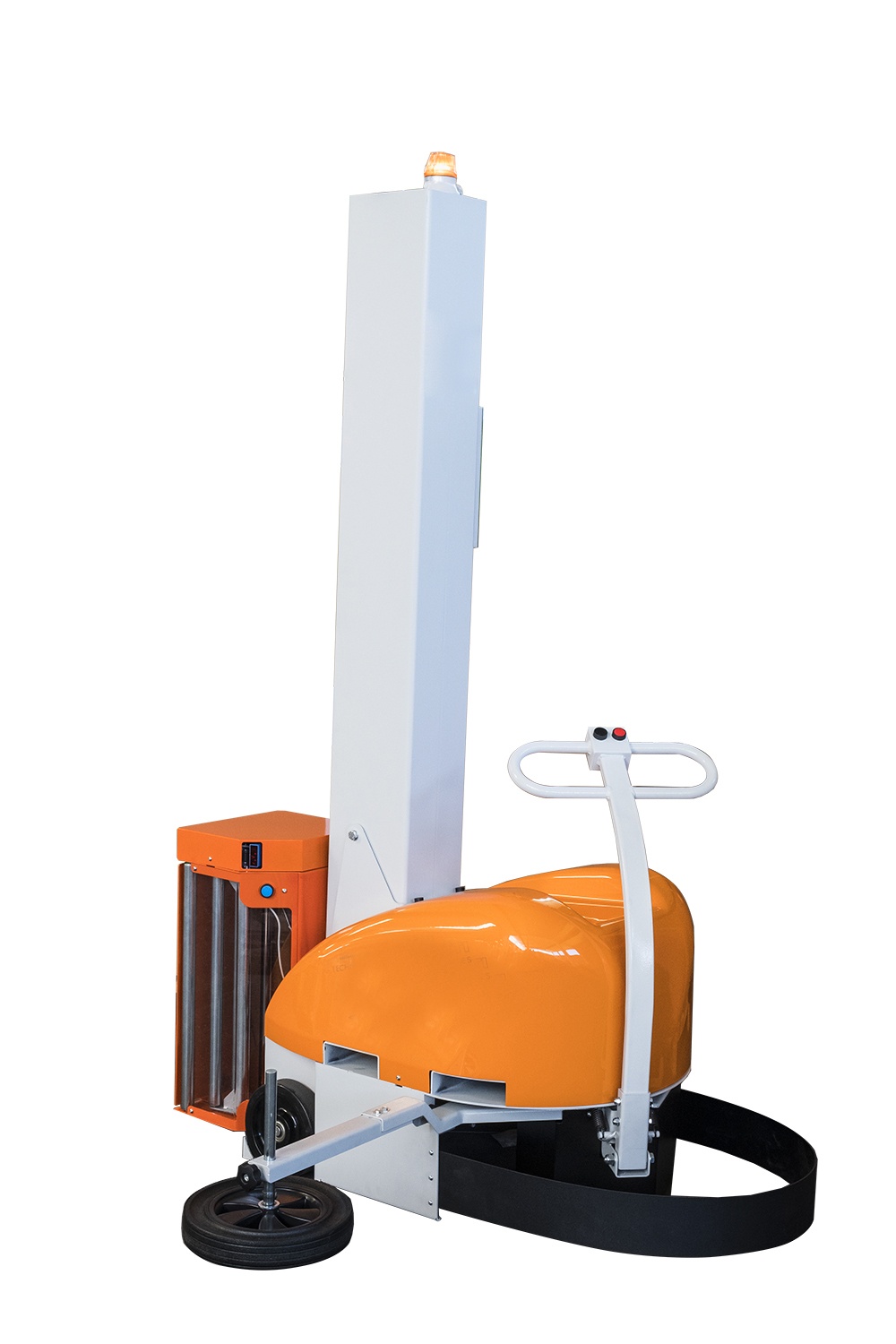

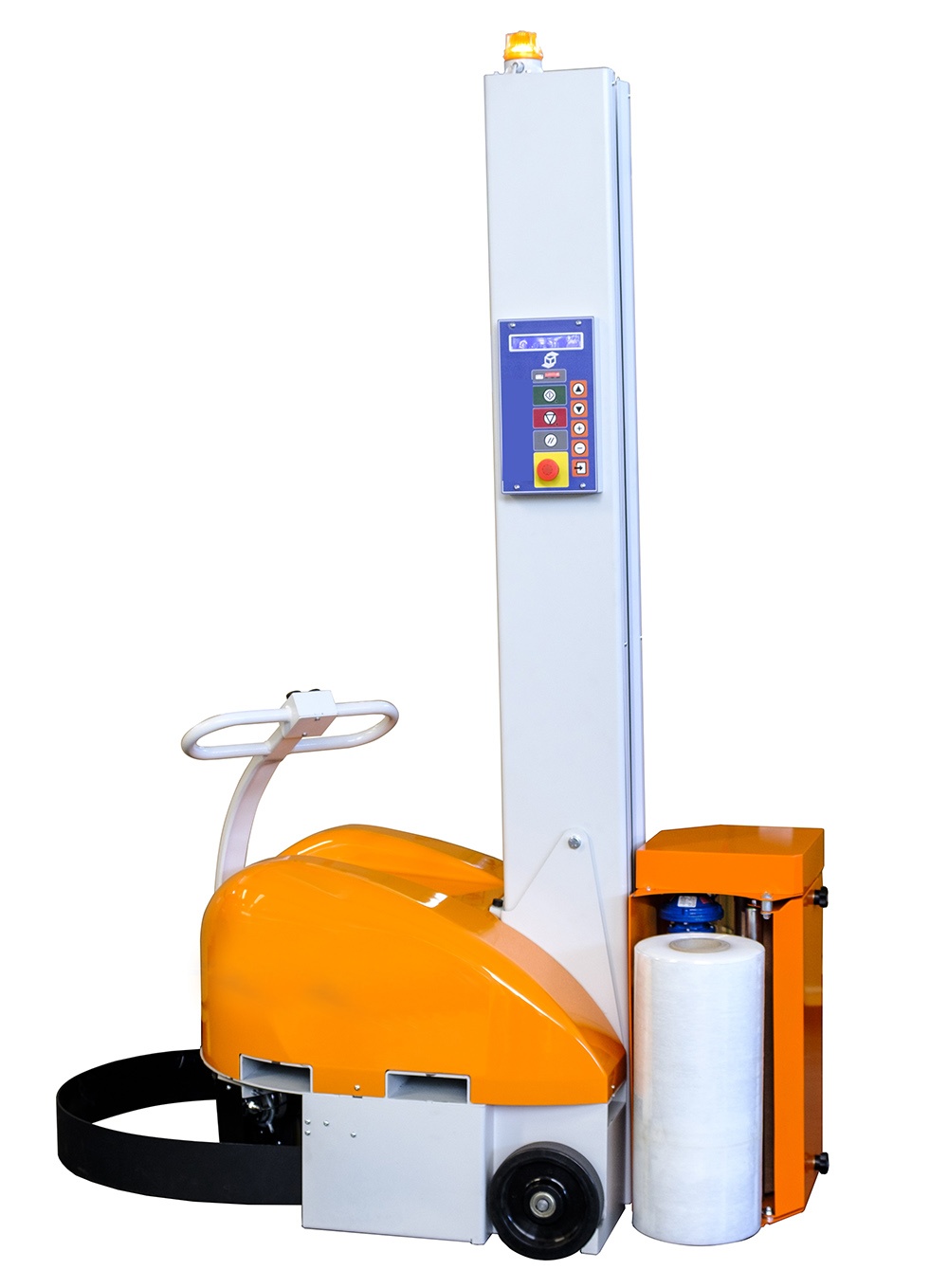

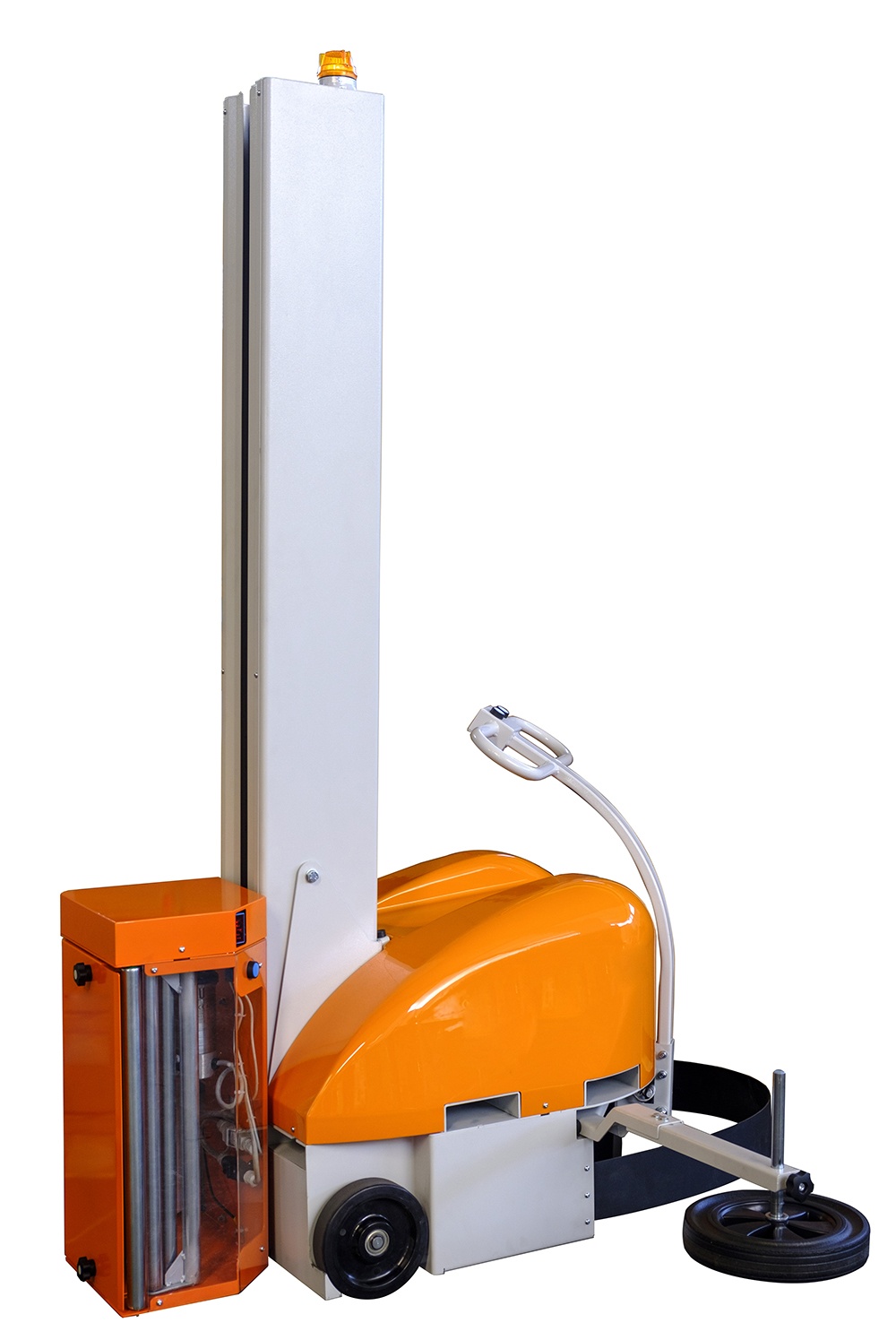

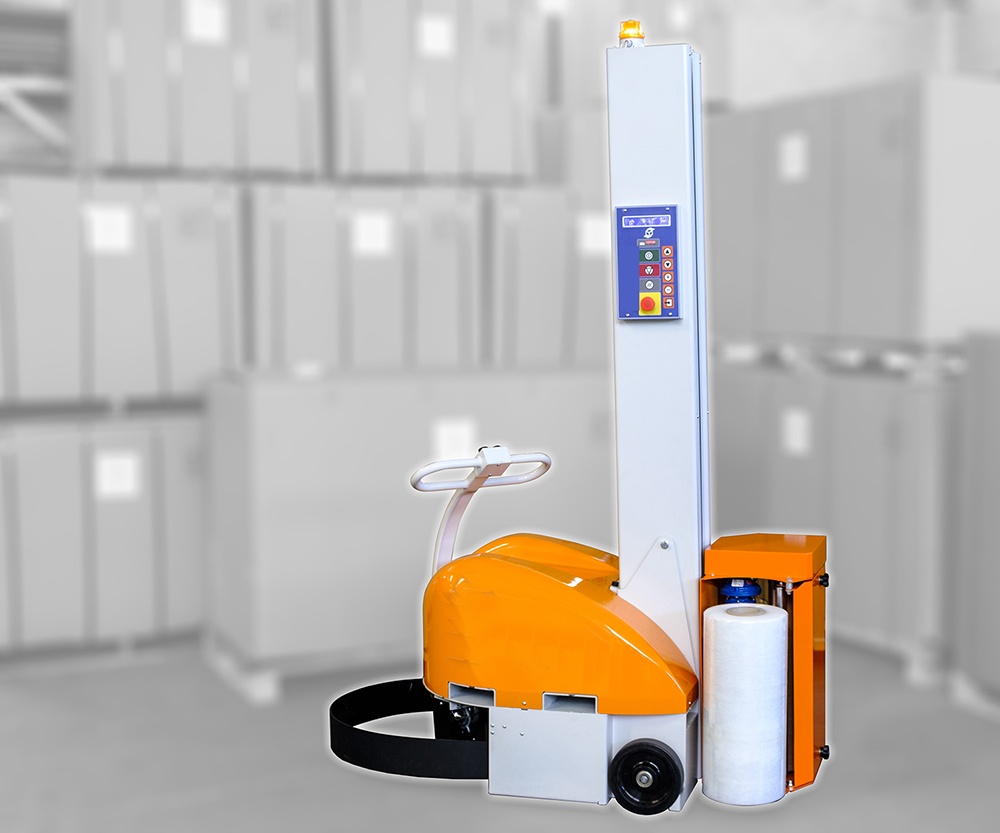

Robot fasciapallet OSCAR

OSCAR l'avvolgitore semovente rivoluzionario: oltre 350 pallets con una sola carica; se il prodotto non viene caricato sull’avvolgitore è l’avvolgitore che si muove attorno al prodotto.

Una delle caratteristiche più interessanti di OSCAR è la leggerezza: pesa solo 250 kg, meno peso significa minor consumo di energia e autonomia prolungata tra una ricarica e l’altra; è la ragione per cui i nostri test hanno dimostrato che OSCAR avvolge, con una sola carica, oltre 350 pallets.

Inoltre l’ingombro di un solo metro dal prodotto (spazio off-set) permette di operare dove volete, se il prodotto non viene caricato sull’avvolgitore è l’avvolgitore che si muove attorno al prodotto; ecco OSCAR progettato per le esigenze di versatilità e mobilità.

Può essere spostato senza fatica grazie al manubrio dotato di pulsanti per la movimentazione oppure, grazie agli appositi alloggiamenti, trasportato con carrelli elevatori.

I suoi 250 kg di peso offrono diversi vantaggi:

  • mantiene la carica più a lungo;
  • può essere mosso senza fatica grazie al manubrio dotato di pulsanti per la movimentazione;
  • può essere spostato con qualsiasi carrello elevatore grazie agli appositi alloggiamenti posteriori e laterali.

1) Spostare il robot accanto al prodotto da avvolgere;
2) Appoggiare la ruota tastatrice al prodotto;
3) Premere Start.

OSCAR si occupa di tutto è sufficiente appoggiare la ruota “tastatrice” al prodotto da avvolgere, premere il tasto avvio e … Oscar protegge il vostro prodotto fermandosi a fine ciclo.

Con una dimensione minima del pacco da avvolgere di 600mm x 600mm e con altezza massima di avvolgimento standard di 2100mm (opzionale 2600mm, a richiesta oltre
2600mm), Oscar può avvolgere con un ingombro di un solo metro di offset dal pallet.

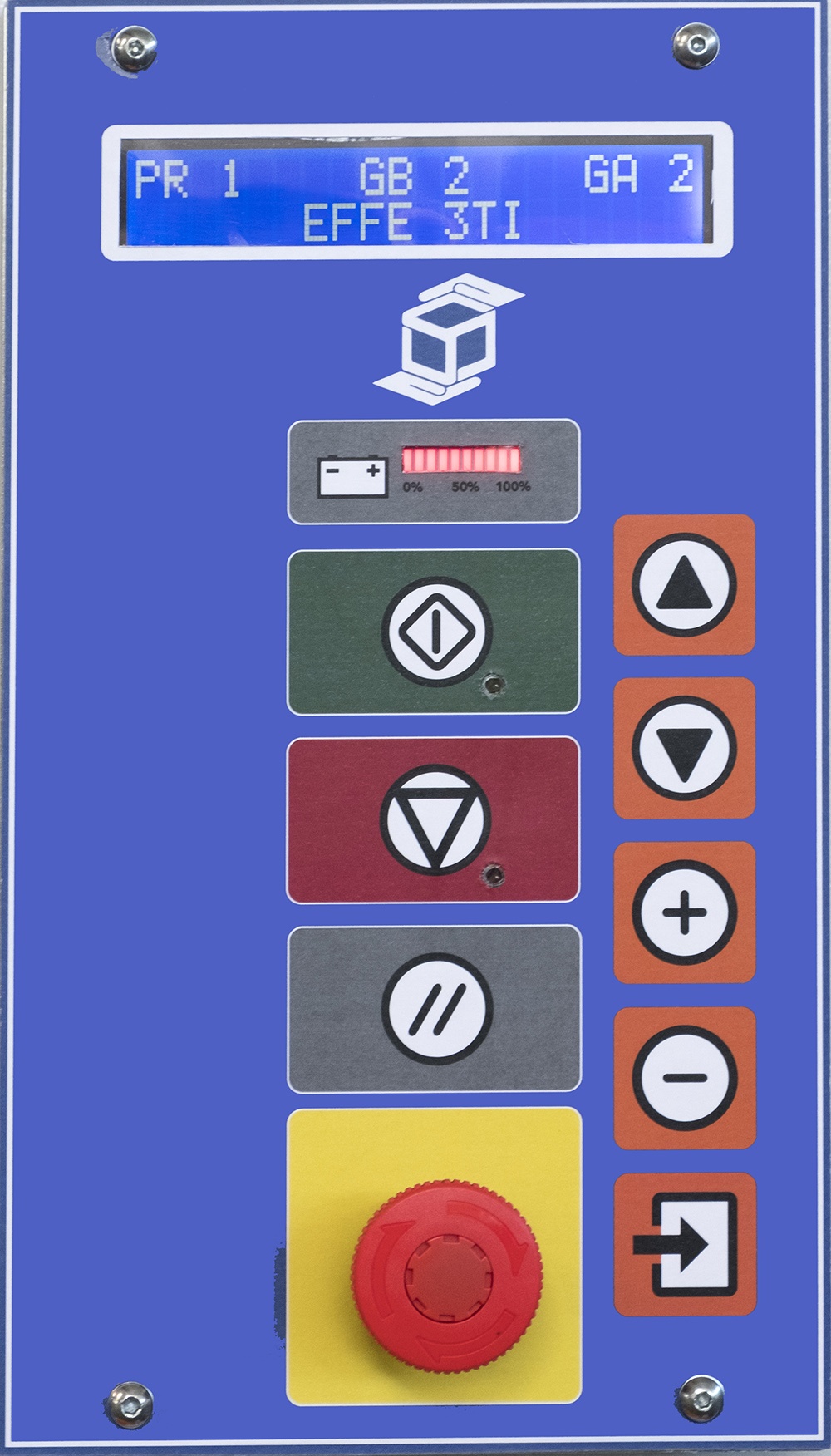

Di semplice utilizzo, il pannello di controlo permette le regolazioni e i settaggi con una comoda pressione dei tasti; e quando le batterie iniziano ad essere stanche, no problem, il caricabatterie a bordo con presa bipolare permette la ricarica ovunque ci sia una presa di corrente: 8 ore massime se le batterie sono scariche all’80%.

Disponibile in tre versioni: con prestiro motorizzato fino al 250%, con freno magnetico o con freno meccanico.

Modello V.1— Portabobina con freno meccanico per il il tensionamento del film estensibile

Modello V.3— Portabobina con freno elettromagnetico per il tensionamento del film estensibile

Modello V.5— Portabobina con prestiro motorizzato 150% standard (rapporti 100%, 200%, 250% su richiesta)

CARATTERISTICHE PRINCIPALI:

  • Dimensioni WxLxH: 690x1060x2100 mm (Macchina standard, altezza massima avvolgimento 2100 mm)
  • Ingombro di 1000 mm dal bancale durante ciclo di avvolgimento
  • Pacco minimo avvolgibile: mm 600 x 600
  • Autonomia per carica: 320 pacchi (W800x1200xH1500) con stiro meccanico
  • Durata ciclo completo di ricarica 8 ore (caricabatterie a bordo)
  • Lampeggiante di movimento e segnale sonoro di inizio e e fine ciclo
  • Altezza colonna: 2100mm
  • Peso: 250 Kg a regime di lavoro
  • Altezza avvolgimento rilevata da fotocellula
  • Regolazione velocità di avanzamento fino a 1,5 m/s con avvio/arresto graduale
  • Regolazione velocità del carrello portabobina da 3 a 5 m/min.
  • Giri di rinforzo in alto e basso separati
  • Regolazione velocità salita e discesa del portabobina
  • Regolazione tensione film
  • Rinforzo intermedio con impostazione della quota e numero di giri
  • Movimento manuale con pulsanti su timone direzionale
  • Colonna incernierata per il trasporto
  • Inforcabile lateralmente e posteriormente

CICLI DI AVVOLGIMENTO:

  • Ciclo semplice (solo salita)
  • Ciclo doppio (salita e discesa)
  • Ciclo con foglio superiore
  • Partenza ad altezza stabilita
  • Arrivo ad altezza stabilita
  • Bancali speciali
  • Giri di rinforzo programmabili

ALIMENTAZIONE:

  • Tensione caricabatterie: 230 V AC monofase 50 Hz
  • Tensione di alimentazione motori: 24V CC
  • Potenza installata: 0.7 kW
  • Batterie: (2x) 12V 105 Ah (sigillate e senza manutenzione)
  • Alimentazione ausiliari: 24 V DC

CARATTERISTICHE FILM (LLDPE) E BOBINA:

  • Spessore: 15 ÷ 40 µm
  • Spessore consigliato: 20 µm
  • Diametro interno bobina: 76 mm
  • Altezza: 500 mm
  • Peso massimo bobina: 16 kg
  • Diametro massimo bobina: 250 mm

OPTIONAL:

  • Colonna per altezza di avvolgimento 2600 mm
  • Fotocellula FCC per prodotti neri
